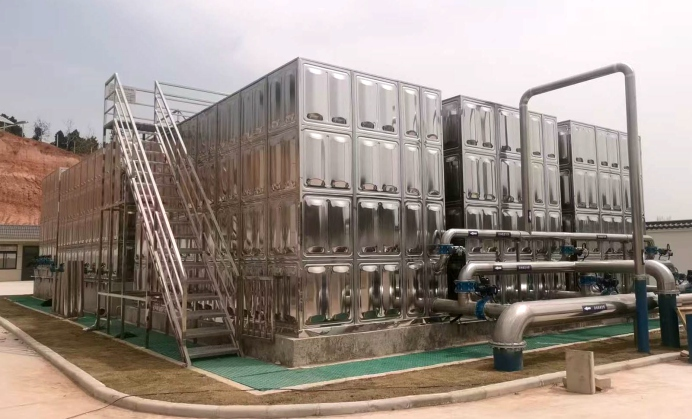

智慧集成一体化净水厂设备

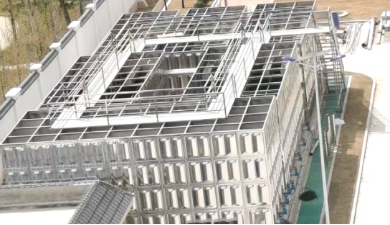

絮凝反应

原水经管道混合器与混凝剂充分混合后进入一体化净水设备网格絮凝池，总絮凝时间为 19.3min，絮凝池分为三段：前段放密网格，过网格流速为 0.25m/s；中段放疏网格，过网格流速 0.22m/s；末端不放网格。

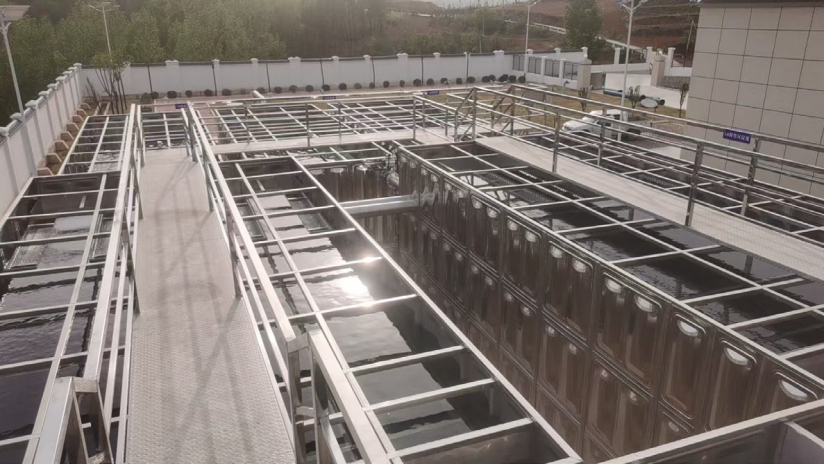

斜管沉淀池

原水在絮凝反应池内与混凝剂持续反应，絮状体不断增大，间隙水开始变得清澈，经过充分反应后原水经稳流器进入斜管沉淀池底部布水区，斜管沉淀池设计表面负荷 5.4m³/(h·㎡)，经充分絮凝的原水从沉淀池底部均匀缓慢向上移动，大颗粒絮状体沉降速度大于水流上升速度不断向下沉淀，松散小颗粒密度较小随水流缓慢向上移动，当碰触到斜板时小颗粒在斜板上滚动变得密实开始向下沉淀，斜板以上的小颗粒与水基本分离，清澈的水经集水渠收集后进入砂滤池。

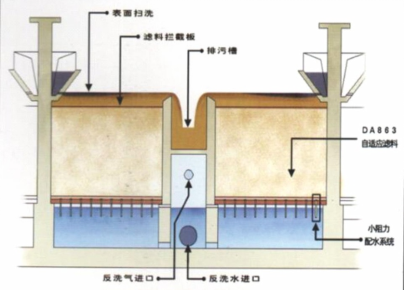

V型滤池

过滤池采用食品级 304不锈钢 材质焊接而成，根据填料结构及反冲洗特性设计出复合工艺的最佳结构，斜板沉淀器的上清液经滤池布水器流入滤池内，自来水经过滤池沙滤浊度可达到 0.5NTU以下。自动控制系统根据滤池水头损失及滤池水位变化对滤池进行气水联合反冲洗。

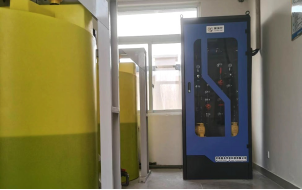

PAC药剂直投装置

PAC制备系统采用一用一备模式，PAC干粉溶解为 2.5-5% 的溶液经过机械变频隔膜泵精准投加入原水管道中，实现精准投加、智能操控。

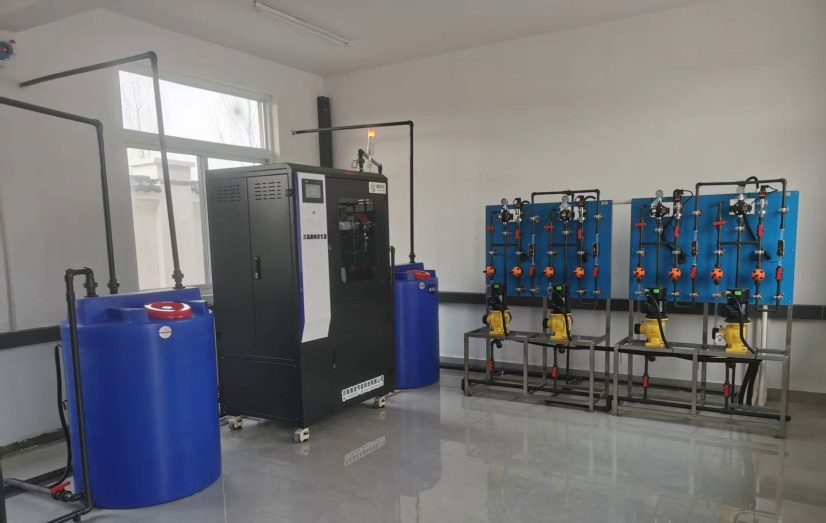

次氯酸钠发生器

次氯酸钠发生器原料采用无碘食盐经稀释电解后产生次氯酸钠溶液，制备好的溶液储存于成品罐内，经投加系统精确投加到自来水系统中。

盐耗≤3.2kg/kg·Cl，电耗≤4.5kW·h/kg·Cl。
